割れた懐中時計のシャトン付き穴石

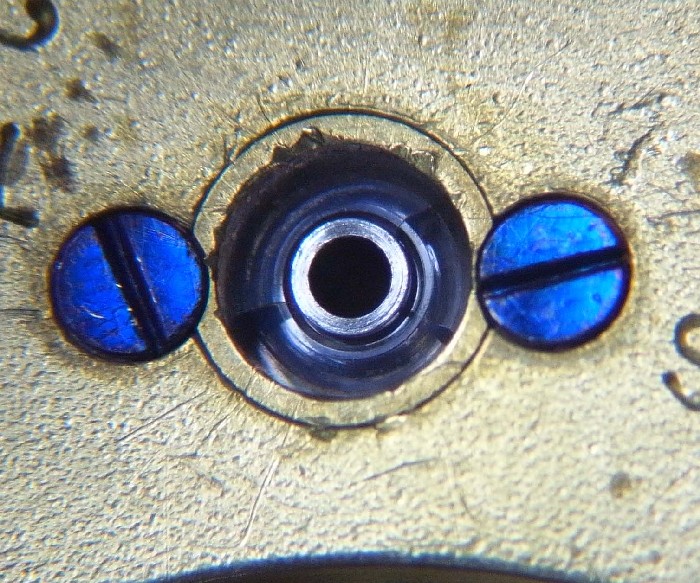

二番車のネジ止めのシャトン付き穴石が割れてしまっています。
この状態で時計を動かすと、軸が割れた穴石によって削られ磨耗し、軸の修理も必要となってしまいます。
シャトン付き穴石を交換するには、シャトンも製作し交換します。

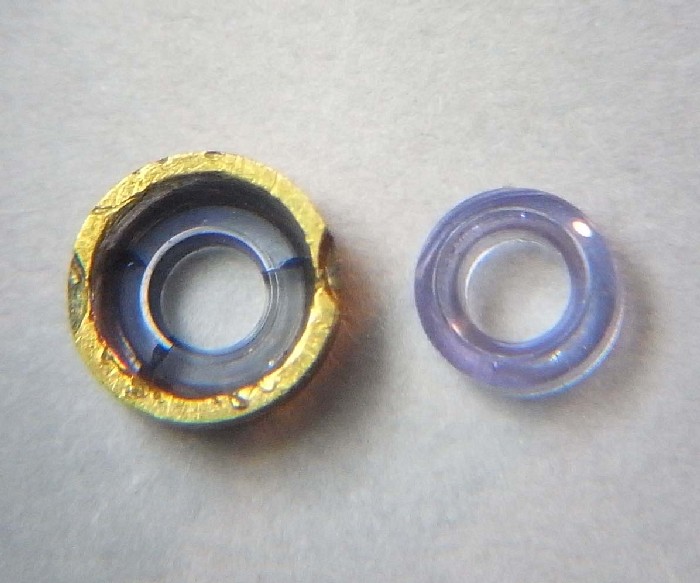

割れてしまった穴石と同じサイズの交換用穴石です。
まず、旋盤でシャトンを製作していきます。

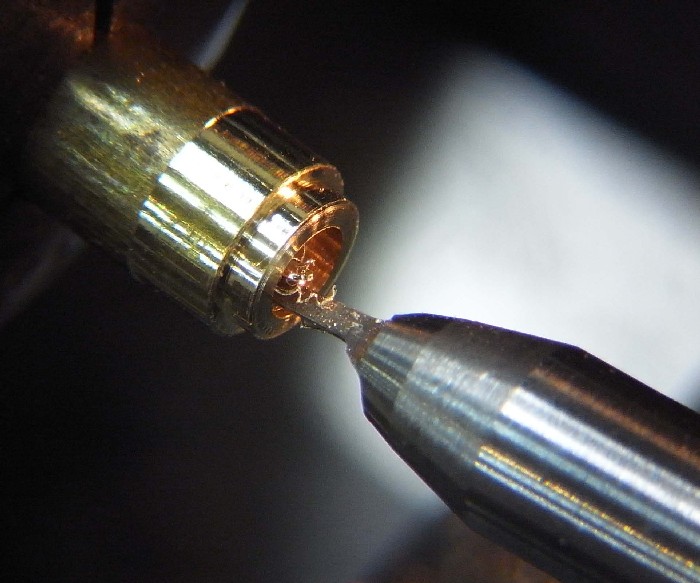

穴石を入れる為の穴を加工します。

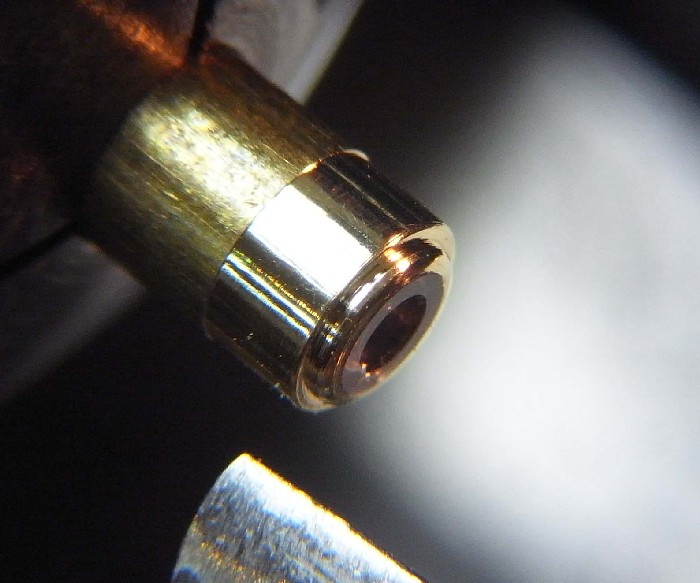

穴石を圧入し、石の周りを伏せこんでいきます。

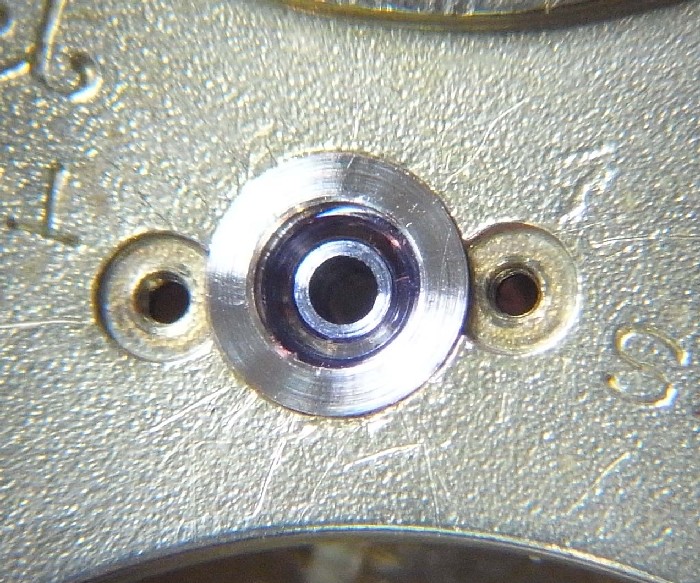

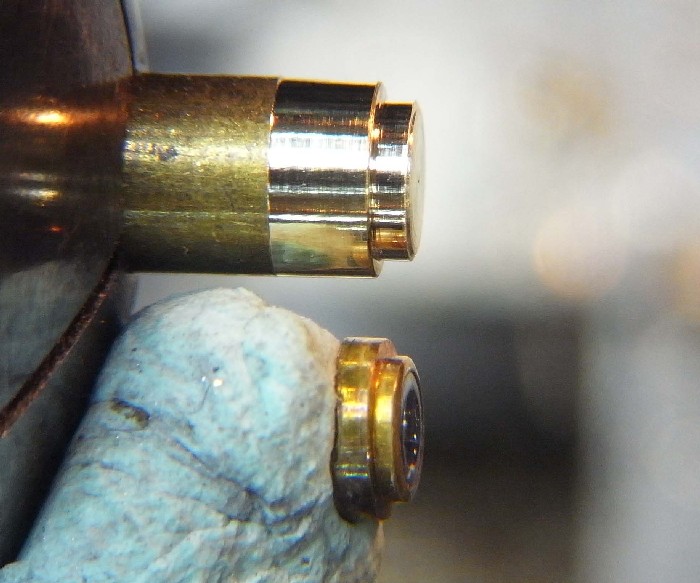

シャトンの寸法を受け板にピッタリはまる様に加工していきます。

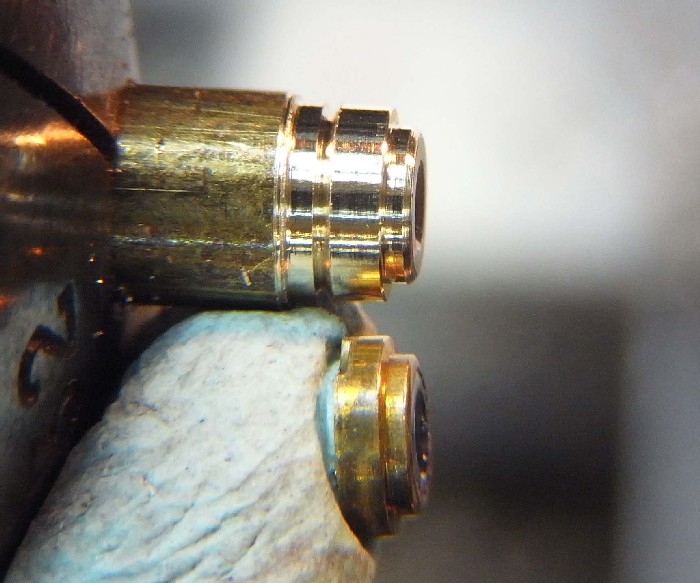

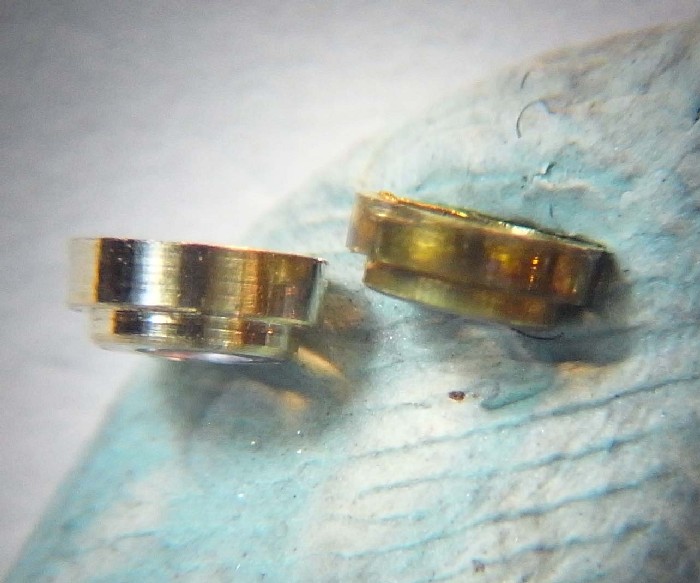

穴石を伏せこみ、外径の寸法を削り終わったら旋盤から切り離します。

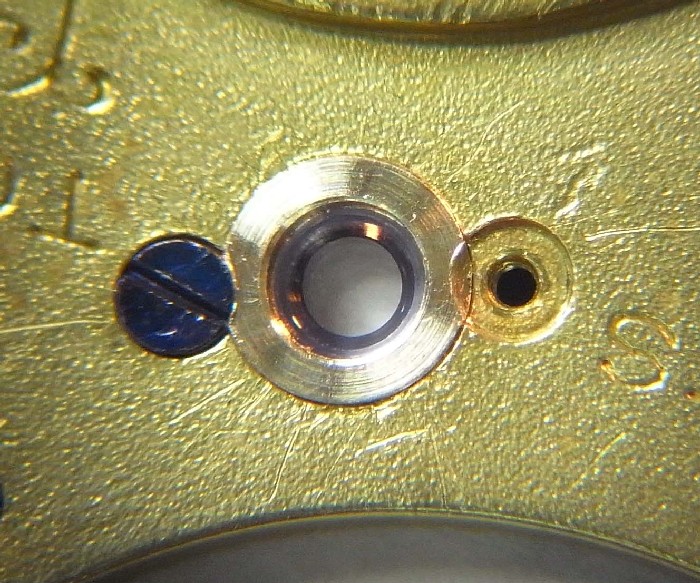

切り離したシャトン付き穴石を一旦受け板に付け、ネジ止めの切込みを削る場所を確認します。

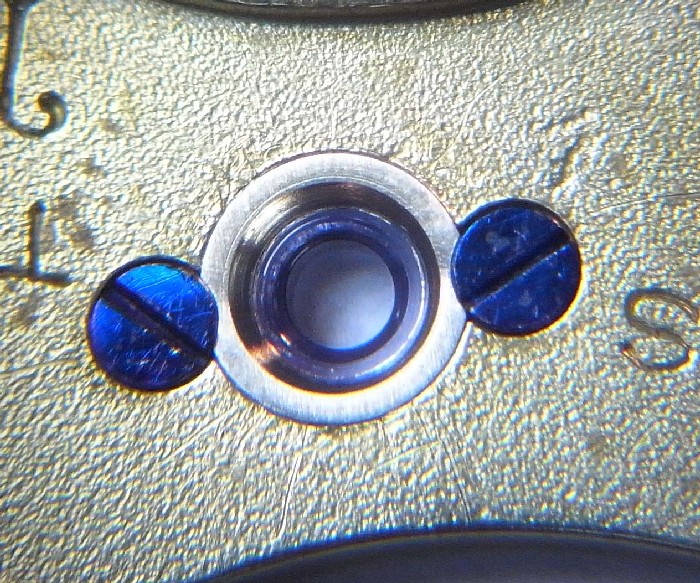

ネジの切込みが削れたら、もう一度受け板に取り付け、ネジがしっかりとシャトンを押さえるか確認します。

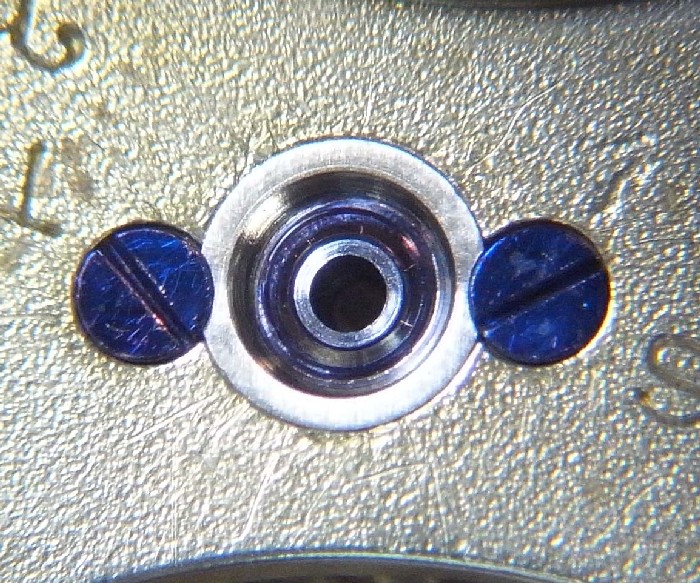

最後にシャトンの上を加工し仕上げ、ネジ止めします。
これで完成です。
